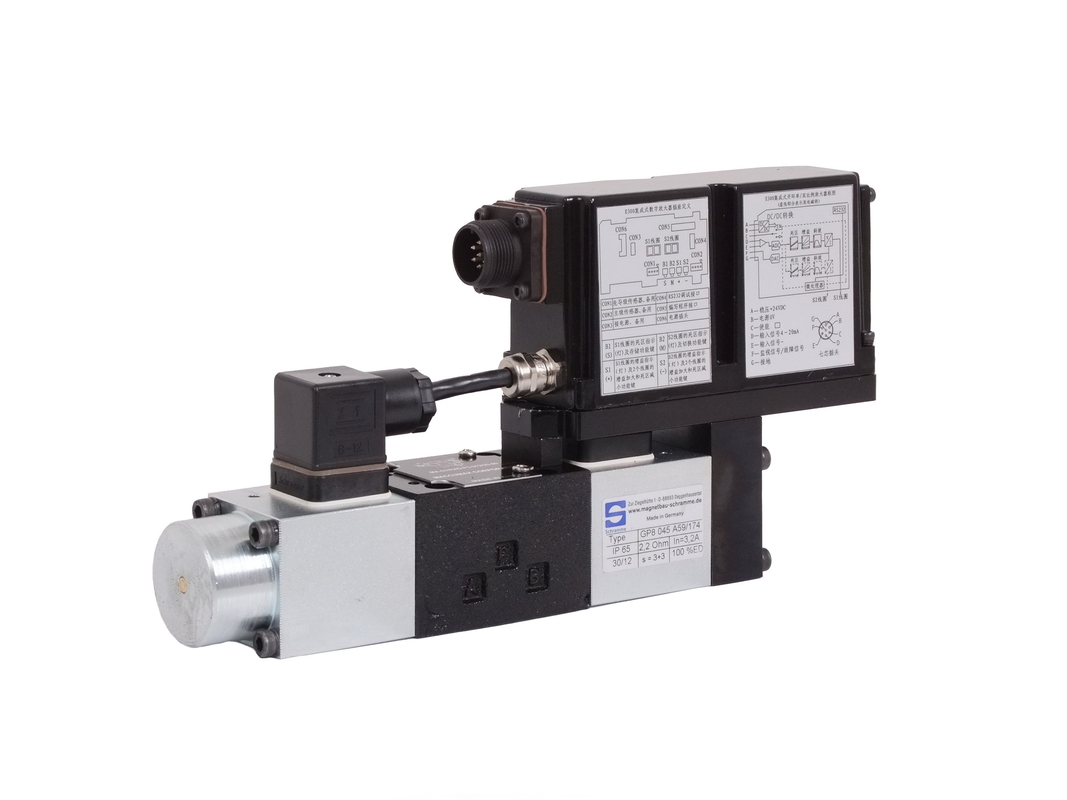

Écoulement -10 105L/MIN P=30bar proportionnel hydraulique de la valve 06 de MA-DHZO MA-DKZOR
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | SJ HYD |
| Certification: | ISO9001 |
| Numéro de modèle: | MA-DHZO---AES---Picoseconde---0 7 1 - S 5 */* **/* |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pc |
|---|---|
| Prix: | Latest price |
| Détails d'emballage: | paquet standard |
| Délai de livraison: | En stock |
| Conditions de paiement: | T / TL / C |
| Capacité d'approvisionnement: | 10000 PCS |
|
Détail Infomation |
|||
| marque: | Hydraulique SH | modèle: | MA-DHZO---AES---Picoseconde---0 7 1 - S 5 */* **/* |
|---|---|---|---|
| Certification: | ISO9001 | Taille: | 06-10 |
| Débit: | 105L/min | Pression de fonctionnement: | 315Bar |
| Norme ou non: | standard | Power: | Hydraulique |
| Media: | huile | Structure: | Contrôle |
| Msterial: | Coulée | Pression: | Haute Pression |
| température: | la température normale | Point d'origine: | La Chine |
| Application: | HYDRAULIQUE | Temprature d'environnement: | -20-60 |
| Condition: | Nouveau | Paquet: | packge standard |
| Garantie: | Un an | ||
| Surligner: | Soupape de sécurité proportionnelle,soupape de pression hydraulique |
||
Description de produit
Écoulement -10 105L/MIN P=30bar proportionnel hydraulique de la valve 06 de MA-DHZO MA-DKZOR
CARACTÉRISTIQUES HYDRAULIQUES (basées sur OIN VG 46 d'huile minérale à 50' c)
|
Symboles hydrauliques
|
||||||||
| Modèle de valve | DHZO | DKZOR | ||||||
| Recouvrement de bobine | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| À bobine et taille (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Limites de pression [barre] | Ports P, A, B=350 ; T=210 (250 avec drain/Y externe | Ports P, A, B=315, T=210 (250/Y) | ||||||
| Écoulement maximum (1) [l/min] | 1 | 4,5 | 8 | 17 | 28 | 45 | 60 | |
| À la barre de P= 10 (pinte) | ||||||||
| À la barre de P= 30 (pinte) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| À P=70bar (pinte) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Temps de réponse (4) [Mme] |
< 30=""> |
< 40=""> | ||||||
| Hystérésis [%] | < 5=""> | < 5=""> | ||||||
| Répétabilité | + 1% | + 1% | ||||||
NOTES :
Au-dessus des données de performance référez-vous aux valves ajoutées aux conducteurs électroniques d'Atos, voient la section 2
L'écoulement réglé par les valves proportionnelles directionnelles n'est pas à compensation de pression. Ainsi il est affecté par les variations de charge. Pour garder costant l'écoulement réglé sous différentes conditions de charge, les compensateurs modulaires de pression sont disponibles (voir la tableau D150)
Pour P différent, l'écoulement maximum est dans l'accord aux diagrammes dans les sections 14,2 et 15,2
0-100% signal d'étape
