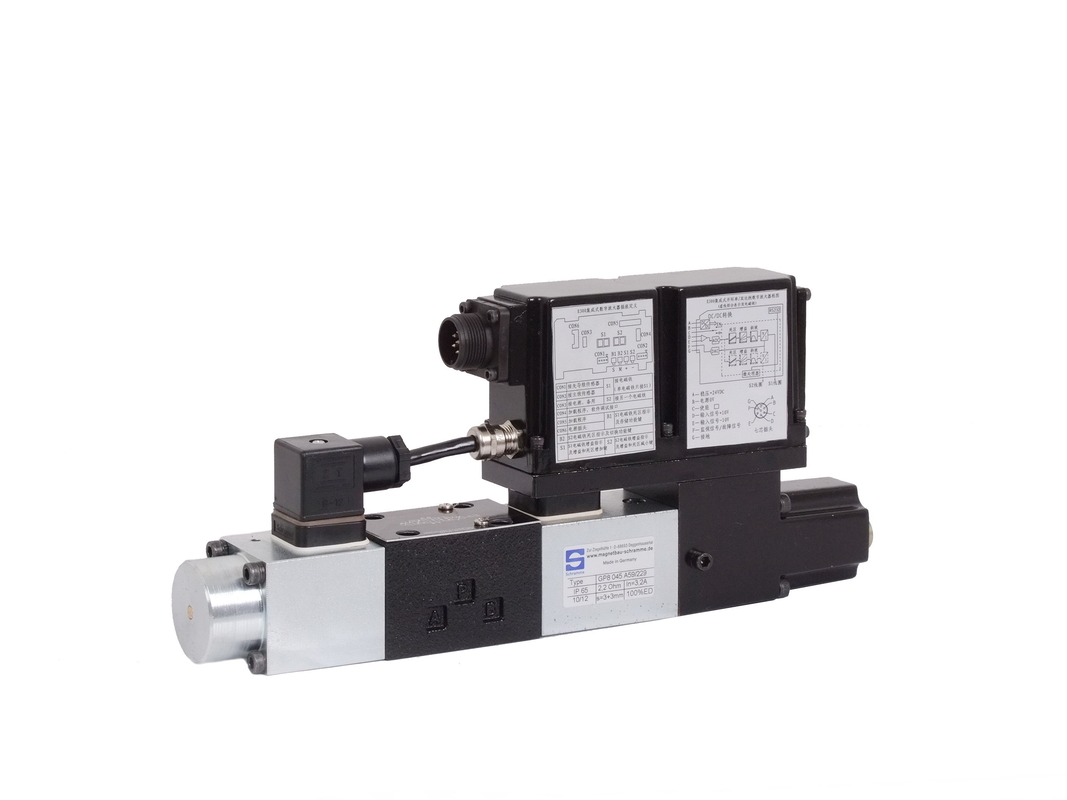

La haute fréquence proportionnelle hydraulique MA-DHZO-T 06 et 10 de valve de direction de MA-DKZOR-T se conforment à l'ISO4401 standard
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | SJ HYD |
| Certification: | ISO9001 |
| Numéro de modèle: | MA-DHZO-TES |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pc |
|---|---|
| Prix: | USD 1 |
| Détails d'emballage: | paquet standard |
| Délai de livraison: | En stock |
| Conditions de paiement: | T / TL / C |
| Capacité d'approvisionnement: | 10000 PCS |
|
Détail Infomation |
|||
| marque: | SJ hydraulique | modèle: | MA-DHZO-TES |
|---|---|---|---|
| Power: | Hydraulique | Taille de port: | 06,10 |
| Pression: | 315Bar | Norme ou non: | standard |
| Media: | huile hydraulique | Structure: | Contrôle |
| meterial: | Coulée | température: | la température normale |
| Application: | HYDRAULIQUE | Point d'origine: | La Chine |
| Garantie: | Un an | ||
| Surligner: | Valve directionnelle proportionnelle,soupape de pression hydraulique |
||
Description de produit
Valve de direction proportionnelle hydraulique MA-DKZOR-T Haute fréquence MA-DHZO-T 06 et 10 DHZO-T *; DKZOR-T *
Vannes proportionnelles hydrauliques à haute performance
Avec transducteur de position et positif
Superposition de la bobine pour une meilleure précision et
Dynamique dans les contrôles directionnels et non
Règlement de débit compensé.
Ils sont spécifiquement conçus pour atteindre
Contrôles en boucle fermée à grande vitesse et à
Mettre en œuvre la pression alternative (Force)
/ Commandes de débit - options / S * couplé avec
Les bobines 'Q' ou 'V'.
La bobine à 4 voies, glissant dans une chambre à 5 chambres
Corps, est directement exploité par
Solénoïde proportionnel et il est contrôlé
En position fermée au moyen de
Le retour du transducteur LVDT.
Le conducteur électronique fournit la proportionnelle
Valve avec courant approprié à aligner
La régulation de soupape au signal de référence,
L'exécution intégrale a une construction robuste
Et attribue le préréglage de l'usine pour
Échangeur de vanne à valve.
Taille: 06 et 10
Débit maximum: jusqu'à 80 et 170 l / min
Pression maximale: 350 bar (DHZO)
315 bar (DKZOR)
Matériaux d'étanchéité,
Voir la secte. ,:
= =
CARACTÉRISTIQUES HYDRAULIQUES (à base d'huile minérale ISO VG 46 à 50 ° C)
Symboles hydrauliques | ||||||||
| Modèle de vanne | DHZO | DKZOR | ||||||
| Surplomb de la bobine | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Type et taille de la bobine (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Limites de pression [bar] | Ports P, A, B = 350; T = 210 (250 avec drain externe / Y | Ports P, A, B = 315, T = 210 (250 / Y) | ||||||
| Flux maximum (1) [l / min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| À P = 10 bar (PT) | ||||||||
| À P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| À P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Temps de réponse (4) [ms] | <30 | <40 | ||||||
| Hystérésis [%] | <5% | <5% | ||||||
| Répétabilité | + 1% | + 1% | ||||||
REMARQUES:
Les données de performance ci-dessus se rapportent aux vannes couplées aux conducteurs électroniques Atos, voir la section 2
Le débit régulé par les vannes proportionnelles proportionnelles n'est pas compensé par la pression. Ainsi, il est affecté par les variations de charge. Pour maintenir l'écoulement réglementé sous différentes conditions de charge, des compensateurs de pression modulaires sont disponibles (voir l'onglet D150)
Pour différents P, le débit maximal est conforme aux diagrammes des sections 14.2 et 15.2
0-100% signal d'étape
Compétitif: la technologie et le procédé avancés internationaux, l'importation de bobines en Allemagne, peuvent remplacer Atos, Rexroth, Yuken et beaucoup d'autres marques, la forme et l'installation peuvent être complètement interchangeables.
Applications: système hydraulique, marine, palstic machine et de nombreux autres systèmes et machines hydrauliques.
Nous fournissons nos vannes à de nombreux clients OEM, la qualité est le numéro 1 en Chine.
