WEH Electro hydrauliques Rexroth vannes avec contrôle directionnel
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | SJ HYD |
| Certification: | ISO9001 |
| Numéro de modèle: | DB, DBD, DBW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pc |
|---|---|
| Détails d'emballage: | Boîte en bois ou carton |
| Délai de livraison: | un mois |
| Conditions de paiement: | T / T ou L / C |
| Capacité d'approvisionnement: | 1000 pcs par mois |
|
Détail Infomation |
|||
| Surligner: | soupape de pression hydraulique,soupapes de sûreté hydrauliques,soupape de décharge hydraulique |
||
|---|---|---|---|
Description de produit

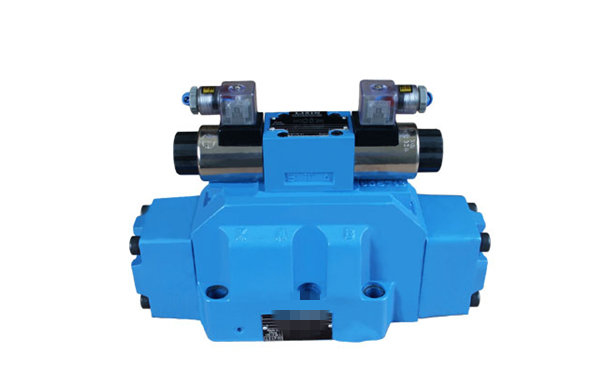

Électro Rexroth valves hydrauliques de WEH avec le contrôle directionnel
Type directionnel WEH de valve de bobine électrohydrauliquement actionné
Soupape de commande WEH32 directionnelle électrohydraulique
Des valves directionnelles de bobine sont utilisées au conrol le début, arrêt et la direction de l'écoulement de fluide et ainsi la direction de la position de mouvement ou de participation (cylindre ou moteur hydraulique) est determind. Les valves peuvent être installées dans le circuit hydraulique en n'importe quelle position ainsi qu'un subplate.
Les surfaces se reliantes sont scellées avec les joints circulaires qui sont inclus avec la valve.
DESCRIPTION D'OPÉRATION
La valve directionnelle est commutée en changeant la position de la bobine 2 de contrôle que le déplacement le long de son axe sépare ou relie les ports A, B, P ou T dans le logement 1.
La pression assurée à une chambre 6 de ressort par l'intermédiaire de la soupape de commande 4 agit sur la surface principale de bobine et la bobine principale est décalée ainsi de sa position neutre.
La bobine de contrôle principal est tenue en position centrale par le ressort 4 ou hydrauliquement c'est par la pression du liquide affectant (par l'intermédiaire de la soupape de commande) les les deux surfaces de bobine.
Centrage des services de la douille 7 centrant la fonction.
La soupape de commande est à l'électricité par les solénoïdes 5, qui peuvent être équipés du bouton 8. de secours. Le bouton facultatif de secours permet l'opération du pilote
valve sans excitation sujet à la pression du liquide pilote étant à la disposition.
La valve directionnelle peut être équipée d'ajustement pilote 9. d'obstruction.
DONNÉES TECHNIQUES
| Fluide hydraulique | Huile minérale, ester de phosphate | |
| Filtration requise | jusqu'à 16 millimètres (recommandés 10 millimètres) | |
| Température ambiante liquide | 243 - 343 K | |
| Viscosité liquide nominale | 37 mm2 au temp. de 328 K | |
| Chaîne de viscosité | 2,8 à 380 mm2/s | |
| La température fonctionnante optima (liquide dans un réservoir) | 313 - 328 K | |
| Poids | 51 kilogrammes maximum | |
Pression de fonctionnement maximum
- dans les ports A, B, MPA de P 35 pour H-4WEH 32, MPA 28 pour 4WEH 32
- dans le MPA du port T 25
retour pilote de fluide Y = externe
retour pilote de fluide Y = interne
(3 placent la valve de positions centrée et 2 de ressort de valve) MPA 16
retour pilote interne de fluide
(3 placent la valve hydrauliquement centrée) aucun
Pression pilote minimum
approvisionnement liquide pilote X = externe
approvisionnement liquide pilote X = interne
pst directionnel à trois positions de valve = 0,8 MPA
le ressort de valve directionnel à deux positions a centré le pst = MPA 1,0
la valve directionnelle à deux positions a hydrauliquement centré le pst = le 0.5MPa
approvisionnement liquide pilote X = interne
pour la bobine dactylographie G, H, F, S, T (par l'intermédiaire de la valve de charge initiale ou par approprié
débit élevé)
Pression pilote maximum 25Mpa
Connexions électriques :
